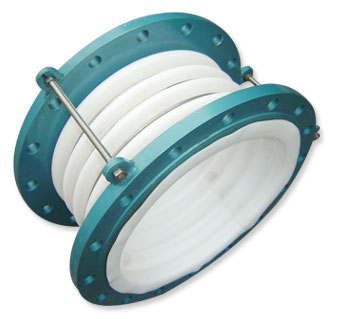

四氟膨胀节系列

详细说明



	产品名称：	四氟膨胀节系列
	规　　格：
	产品备注：
	产品类别：	四氟开云&膨胀节系列

产品说明

外体为不锈钢金属补偿器
可耐各种浓度酸、碱、盐，又兼有不锈钢补偿器的压力，不怕碰撞等优点。
可提供：DN25-2000mm补偿器
疲劳次数：10000次
压力等级：PN0.6，1.0，1.6MPa
使用温度：≤220℃
PTFE衬里直管及管配件
俗称松衬管。此工艺采用PTFE棒材车削成的薄膜，缠绕烧结成形。适用于常压、正压的输送管路（如三废处理管路等），不宜用于有负荷的管路（如泵进、出品处及由落差或突然冷却等能产生的负压的管路）。
通径规格：DN25~1000mm
使用温度：-40~+230℃
使用压力：1.6MPa

PTFE紧衬直管及管配件
制造工艺：先将若干层PTFE薄膜绕在模具上，再将钢丝（φ0.5-1mm）螺旋形地缠绕在PTFE薄膜上，后在钢丝外面再缠绕若干层PTFE薄膜，最后放在炉中烧结成形。用这种工艺制作的PTFE衬里管，内壁光滑，外壁由于钢丝的体积及其外弹力量，形成螺旋形线波纹。将它衬入钢管内，并在PTFE衬里管外壁与钢管内壁之间的空隙外灌满填充树脂（排出残留空气）。这种填充树脂能与钢管紧密粘在一起。同时，它能紧紧地包裹在螺旋形的PTFE衬管外壁上，填充树脂固化后，就形成了与衬里外壁波纹相咬合的螺旋形波纹。这种结构，类似于螺母与螺栓的结合。它一方面能使PTFE衬里的热胀冷缩得到有效的限制和补偿；另一方面，利用钢丝的刚度明显地提高PTFE衬里耐负压的能力。
通径规格：DN25~200mm
工作温度：-50~+230℃
工作压力：0.5~1.6MPa

PTFE推（挤）压管紧衬直管
制造工艺：首先采用进口PTFE、PFA、FEP、PVDF粉末，推（挤）压成管子，然后将它强行拉入无缝钢管（衬管外径略大于钢管内径1.5-2mm），形成无间隙紧衬。为了消除应力,将它放在炉中，加温230℃进行恒温处理，使之适应在230℃以下的温度中使用。同时推（挤）压管的轴向抗拉强度比缠绕管明显要好。此管道具有理想的耐正、负压能力。
通径规格：DN25~300mm
使用温度：-100~+230℃
作用压力：-0.09~1.6Mpa

其管道配件采用氟塑料（PFA、FEP和PVDF、PTFE）为原料，经模压成形，衬里厚度3-7mm，具有良好的耐正、负压能力。
通径规格：DN25~500mm
使用压力：-0.09~+1.6MPa
使用温度：-100~+230℃（PFA） -100~+200℃（FEP） -100~+200℃（PVDF）

目前，国产的推（挤）压PTFE管的最大通径300mm，内缠钢丝PTFE衬里管的理想通径也只有200mm。为解决DN25-500mm衬里直管和管配件耐正、负压的问题，我们采用如下衬里工艺；在PTFE松衬管内，按一定距离设置外包PTFE的金属支撑环（6-16mm），内壁做成波纹状，一方面固定支撑环；另一方面使PTFE衬里的热胀冷缩得到较好的补偿，使该管道具有良好的耐正、负压能力。
通经规格：DN25~500mm
使用温度：-100~+230℃
使用压力：-0.09~+1.6MPa
